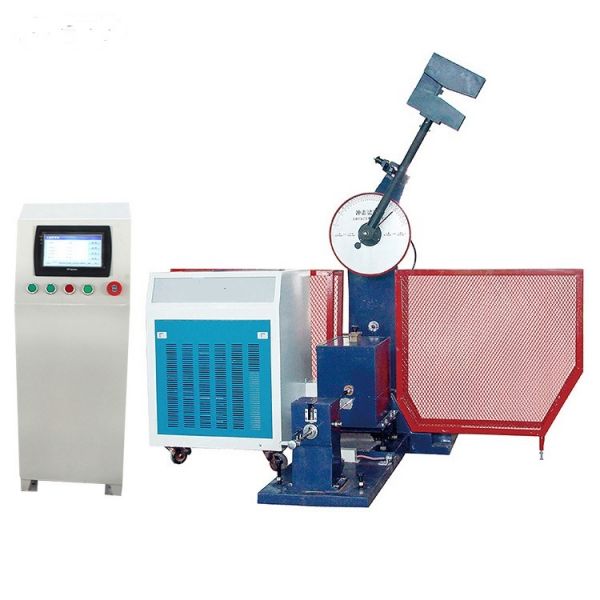

JBS-300Z-500Z數顯全自動衝擊試驗機

JBS-300Z-500Z數顯全自動衝擊試驗機

產品分類：衝擊試驗機及拉床、低溫槽

產品概述：JBS-300Z/500Z數顯全自動衝擊試驗機用來對金屬材料在動負荷下抵抗衝擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標GB/T3808-2002《擺錘式衝擊試驗機的檢驗》。GB/T229-2007《金屬材料夏比擺錘衝擊試驗方法》對金屬材料進行衝擊試驗。

JBS-300Z-500Z數顯全自動衝擊試驗機 產品特點

? 試驗機主機

u 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；

u 衝擊刀采用螺釘安裝固定，更換簡單方便；

u 試樣簡支梁式支承；

u 主機裝有安全防護銷裝置及安全防護網。

JBS-300Z-500Z數顯全自動衝擊試驗機 產品技術參數

產品型號	JBS-300B
控製方式	單片機控製
衝擊能量	300J 150J
小讀數值	1J
衝擊速度	5.2m/s
擺錘預揚角	150°
角度準確度	±0.1°
試樣支座跨距	40mm
支座鉗口圓角	R1.0～1.5mm
衝擊刀刃圓角	R2.0～2.5mm(R8mm)
衝擊刀刃厚度	16mm
擺錘中心至衝擊點距離	750mm
標準試樣尺寸	10×10(7.5或5)×55mm
衝擊擺錘配置	150J/300J各一個
主機外形尺寸	2124×600×1340mm
整機重量	450
供電電源	三相四線製50Hz /380V

JBS-300Z-500Z數顯全自動衝擊試驗機 產品標準配置

? 標準主機

u 半自動衝擊試驗機主機1台：

u 操作儀表固定架1台；

u 衝擊擺錘2個；

u 內六角扳手S=12（扳鉗口座壓板螺釘）1件；

u 支座調校器1支；

u 試樣對中器1支；

u 拆卸器（換擺用）1件；

u 地腳螺釘4個；

u 衝擊試驗防護網1套；

u 測控係統一套：

u 液晶顯示操作儀表1台；

u 高精度光電編碼器1支。
