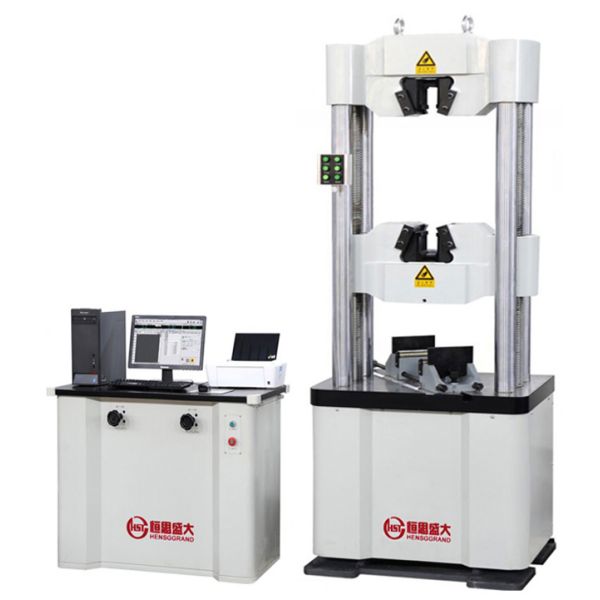

四柱式萬能拉力試驗機

四柱式萬能拉力試驗機產品詳情：采用機架整體鋼板焊接框架結構，單杆雙作用活塞缸施加試驗力，圓柱銷插裝試樣，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕控製並顯示試驗力試驗曲線，按試驗機要求自動處理試驗數據，本機為吊裝帶類、鏈類以繩索類做產品逐個拉伸試驗專用試驗機,用於吊裝帶類產品逐個拉伸負荷,破壞等試驗,要求操作靈活方便,加載緩慢平穩,機體承載能力強等優點。

四柱式萬能拉力試驗機性能特點：

1、主機：

1.1機架整體采用鋼板焊接框架結構，通過前後夾頭座、油缸及前橫梁組成係統主結構；

1.2後夾頭座采用手動推動方式進行試驗空間有級調整；

1.3主機外形在滿足臥式試驗設備技術要求的基礎上進行設計，造型簡潔明快、比例協調、色彩搭配合理，使試驗設備的穩定性、安全性、美觀性達到完美統一。

2、桌式液壓油源係統（泵站）：

2.1 一套10L/min,30MPa恒壓泵組：采用國內知名品牌電機，進口低噪聲高壓齒輪泵；

2.2 電機安裝配有減振裝置（選用減振墊），以減小振動和噪音；

2.3油箱：全封閉標準油箱，容積80升，配油溫計、油位計，精密壓力過濾器，空氣濾清器等並帶有油溫、液位、油阻保護與指示裝置，根據油路的使用要求配相應高精度的濾油裝置；

2.4具有溫度過限、濾油器堵塞、液位過低等自動停機或報警功能；

2.5管路係統：主油缸加載器、夾頭作動器的液壓管路采用高壓軟管連接。

3、控製係統：

3.1 雙通道控製板全部采用數字化電路，結構一致，提高了各通道的互換性；

3.2 計算機屏幕完成集成的數據控製顯示與試驗曲線顯示功能；

3.3 數據存儲功能完善，可進行曆史數據再現與圖形顯示。

四柱式萬能拉力試驗機技術參數：

產品型號：LAW-500、LAW-1000、LAW-2000；

試驗力（kN）：500、1000、2000；

試驗力測量範圍：10KN-500kN、20KN-1000kN、40KN-2000kN；

試驗力示值精度：±1%；

位移測量分辨力：0.01mm；

試驗速度：0-80mm/min；

拉頭空載快進速度：不小於200mm/min；

試驗空間(不含活塞行程)：500-6000mm(有級調整500mm一檔）；

活塞行程：1100mm；

工作中心高：350mm；

主機外形尺寸：9000x1200x500mm。
