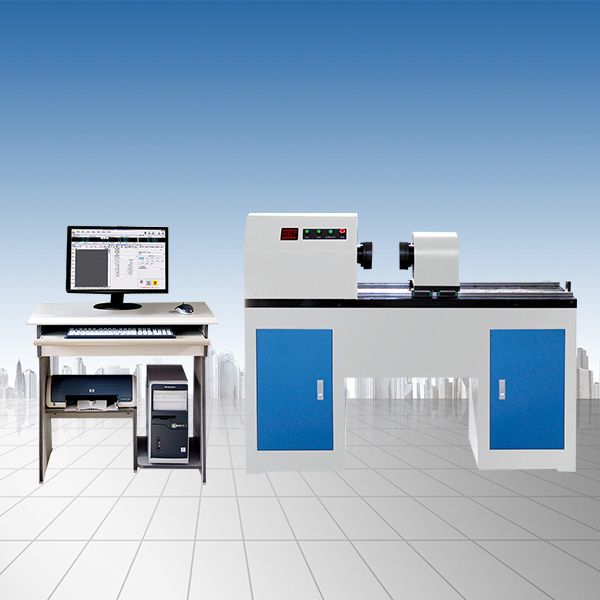

ZLJ-500E微機控製高強螺栓試驗機

ZLJ-500E微機控製高強螺栓試驗機根據國家標準GB50205、GB/T3098、GB/T1228等有關要求設計製造，主要對高強螺栓連接副的檢測，可對大六角頭高強螺栓連接副（M16―M30）的軸力、扭矩（或扭矩係數）進行檢測。設備由擺線針輪減速機自動加載，直線導軌、全中文操作界麵，微機控製高強螺栓的自動擰緊、放鬆、複位，運行過程智能提示，操作方便快捷。當軸力達到標準設置值後，檢測儀會自動記錄檢測數據，通過計算機自動計算試樣的平均軸力、平均扭矩、平均扭矩係數、標準偏差和變異係數等，並可顯示輸出扭矩係數、軸力曲線、扭矩曲線等，同時具有參數設置、校準標定、數據報表打印輸出和查詢功能。

ZLJ-500E微機控製高強螺栓試驗機結構特點：

1.主機高度采用人機設計原理，操作方便。

2.螺栓扭―拉安裝測試模塊安裝於直線導軌之上，試件安裝調整便捷。

3.傻瓜式軟件設計，試驗過程一鍵完成。

4.主機機身下端配置工具箱，試驗操作人員工作更加便捷。

5.輸入端采用減速機勻速加載，大大提高了實驗結果的一致性、重複性及真實性。

ZLJ-500E微機控製高強螺栓試驗機主要技術參數：

項目/類別

ZLJ-500E

軸力檢測範圍

20-500kN

扭矩檢測範圍

10-2000Nm

螺栓規格

M16～M30

螺栓長度

65～280mm

重複性

1%

相對分辨率

0.5%

控製方式

計算機

顯示方式

計算機液晶顯示

數據處理

專用測控係統

四、主要配置清單

1、聯想品牌計算機(帶液晶顯示器)一台

2、專用測控係統一套

3、雙級擺線針輪減速機一台

4、軸力傳感器500一套

5、扭矩傳感器2000NM一套

6、螺栓夾緊裝置一套
