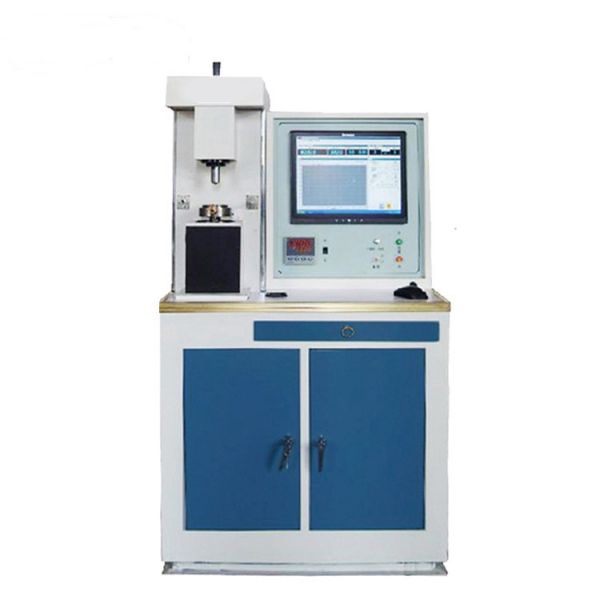

立式萬能摩擦磨損試驗機

立式萬能摩擦磨損試驗產品介紹：該機配有四球、銷盤、止推圈三種摩擦副，根據用戶需求可提供球盤、球-三片、銷-三柱、模擬凸輪、齒輪等多種摩擦副形式。該機可以測定摩擦力矩，計算摩擦係數，連接計算機，記錄溫度-時間曲線、摩擦係數-時間曲線。該機配有高精度測量裝置，可測量摩擦副磨斑尺寸，或實現摩擦副磨斑的計算機屏幕顯示、測量和記錄。

立式萬能摩擦磨損試驗機主要參數：

1.試驗力：

1.1軸向試驗力工作範圍（無級可調） 1～1000N；

1.2試驗力示值相對誤差 ±0.5%；

1.3試驗力示值零點感量 ±1.5N；

1.4試驗力長時自動保持示值相對誤差 ±1%。

2.摩擦力矩：

2.1測定摩擦力矩 2.5N.m；

2.2摩擦力矩示值相對誤差 ±1%；

2.3摩擦力荷重傳感器 50N；

2.4摩擦力臂距離 50mm。

3.主軸無級調速係統：

3.1主軸無級調速範圍 1～2000r/min；

3.2主軸轉速誤差 ±1%。

4.試驗介質： 油、水、泥漿、磨料等。

5.試驗機加熱係統：

5.1加熱器工作範圍 室溫～200℃；

5.2盤式加熱板 220V，250W；

5.3φ3鉑熱電阻溫度傳感器 RO=100±0.1Ω；

5.4溫度控製精度 ±2℃.

6.試驗機主軸錐度： 1：7。

7.試驗機主軸與下副盤距離 ＞75mm。

8.試驗機主軸控製：

8.1手動控製；

8.2時間控製；

8.3轉速（周期）控製；

8.4摩擦力矩控製。

9.試驗機時間顯示與控製範圍 1s～99999min。

10.試驗機轉數（周期）顯示與控製範圍 （1～99）×105。

11.試驗機主電機輸出力矩 5N.m。

12.數據處理軟件：可記錄摩擦力摩擦係數-時間、溫度-時間、試驗力-時間、轉速-時間曲線，打印試驗曲線、數據、試驗報表。

13.試驗機外形尺寸 860×740×1560mm。

14.試驗機淨重 650kg。

立式萬能摩擦磨損試驗機環境與工作條件：

1、室溫10℃-35℃範圍內;相對濕度不大於80%；

2、周圍無振動、無腐蝕性介質和無較強電磁場幹擾的清潔環境中；

3、電源電壓的波動範圍應在額定電壓的土10%以內；

4、在穩固的基礎上正確安裝試驗機。
