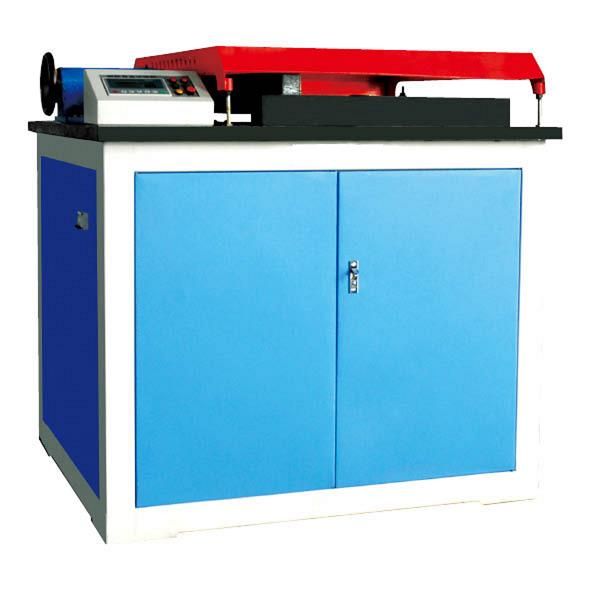

GW-50鋼筋反複彎曲試驗機

GW-50鋼筋反複彎曲試驗機  產品詳情 50鋼筋彎曲試驗機 50鋼筋反複彎曲試驗機 鋼筋彎曲試驗機 鋼筋反複彎曲性能檢測

GW-50鋼筋反複彎曲試驗機

其主要技術參數符合GB1499.2-2007和YB/T5126-2003以及ISO10065：1900中有關冷彎試驗和平麵反麵彎曲試驗的規定和要求。此設備為鋼廠和建築單位檢驗鋼筋的彎曲性能和反彎性能的理想試驗設備。

GW-50鋼筋反複彎曲試驗機產品參數：

1、彎曲鋼筋直徑範圍 φ6-φ50mm

2、正向彎曲角度 0--180°內任意設定

3、反向彎曲角度 0-180°內任意設定

4、工作盤轉速 1.4r/min

5、電動機功率 5.5kW

6、機器外形（約） 1650×1020×1100（mm）

7、機器重量 2000kg

GW-50鋼筋反複彎曲試驗機產品結構：

主機的結構主要有以下部分組成：

三相異步電動機（帶製動器） 擺線針輪減速機工作盤壓緊裝置機架工作台工作軸和彎心套電氣部分液晶顯示屏

產品原理：

1、電氣工作原理：本試驗機的電氣控製原理（如附圖1所示）是采用數字集成電路，試驗機的彎曲角度由電機高速軸上取得的光電脈衝整形分頻後，進行角度計數並不斷累計顯示，當試驗機工作盤轉至所設定的角度時，經電路控製，使製動電機斷電停止轉動。

2、電氣控製麵板設置：電氣控製麵板上（如附圖2）設置有點動正彎、點動反彎、自動正彎、自動反彎按鈕，還設置有急停按鍵、清零按鍵盤，並有彎曲角度顯示裝置，自動正、反彎曲角度的設定裝置及急停開關和電源開關。

產品操作：

試驗前，先打開電源開關，設置設定正彎、反彎角度的數值，按“設置”鍵和“選擇”鍵盤選擇正彎或反彎，按“10°”或“1°”、“+”和“-”進行數字的遞加或遞減，按“確定”鍵進行角度確定，按後就可以對鋼筋進行彎曲試驗。

1、自動正彎試驗：將工作軸和彎心套裝在工作盤上，按“點動反彎”按鍵將工作盤反轉至起始位置，放入鋼筋試驗，由壓緊裝置將試樣壓緊，再按“點動正彎”按鍵使正彎工作軸靠近並接觸試樣後，按“自動正彎”按鍵，試驗機便自動做正向（順時針）彎曲，並不斷顯示當前彎曲角度，當彎曲到設定角度時，試驗機便自動停車。按“清零”按鍵盤，以備下次試驗。

2、自動反彎試驗：將正彎後的試樣和反彎工作軸放置好，由壓緊裝置將試樣壓緊，按“點動反彎”按鍵，使反彎工作軸靠近並接觸試樣，並且使試樣的另一端靠近並接觸反彎擋軸後，再按動“自動反彎”按鍵，這時試驗機便能自動做反向（逆時針）彎曲，並不斷顯示當前反向彎曲角度，當轉到設定反彎角度時，試驗機便自動停機。按“清零”按鍵，以備下次試驗。

產品配置：序號　　名稱　　數量1　　主機　　1台2　　工作軸　　φ25 1件　　φ50 2件3　　彎曲附件　　3×φ6 3×φ8 3×φ10 3×φ12 3×φ16 3×φ20 3×φ25 4×φ8 4×φ10 4×φ16 4×φ20 4×φ28 4×φ32 4×φ36 4×φ40 4×φ50 各1件4　　工作盤　　1件5　　壓緊臂　　1件6　　壓緊座　　1件7　　壓緊絲杠　　1件8　　手輪　　1件9　　正、反彎軸　　各1件濟南10　　三相異步電動機（帶製動器）　　1台11　　大扭矩低噪音減速機　　1台12　　電器控製板　　1套13　　交流接觸器　　3個14　　中間繼電器　　3個15　　熱繼電器　　1個16　　開關電源　　1個17　　控製係統　　1套18　　液晶顯示屏　　1個19　　“啟動、停機、急停”按鈕　　各1個20　　“設置、操作、停止”等按鈕　　各1個21　　保護開關　　1個　　浙江正泰22　　橘紅色防護罩（鋼板）　　1件濟南23　　技術資料（使用說明書、裝箱單、合格證明書）　　1套產品安裝：　　在穩定的基礎上安裝，其水平麵度誤差應不大於0.5/1000；接三相四線製、50Hz、380V電源。
